سیم بکسل تاور کرین / تاورکرین جرثقیل برجی است که وظیفه آن بلند کردن و حمل بار، تجهیزات، ماشین آلات ، مصالح و … در ارتفاعات می باشد. به جهت کارکرد تاورکرین در ارتفاعات به این ماشین آلات جرثقیل برجی نیز گفته می شود. وظیفه انتقال نیرو و تحمل آن در اتصالات تاور کرین را طنابی از جنس فولاد که با نام سیم بکسل می شناسیم به عهده دارد.
از آن جا که جابجایی بار و تجهیزات در این نوع عملیات باربرداری در ارتفاع انجام می پذیرد رعایت الزامات ایمنی مختص به خود را می طلبد. یکی از مهمترین این الزامات استفاده از سیم بکسل های نتاب (Non Rotating / Rotation Resistant) و یا اصطلاحا پوست ماری در تاورهای جرثقیلی می باشد. این نوع سیم بکسل با توجه به ویژگی اصلی آن که عدم چرخش می باشد، سبب می گردد که در زمان باربرداری تجهیزات دچار گردش به دور خود نشوند.
ساختار سیم بکسل تاور کرین به چه صورت می باشد؟

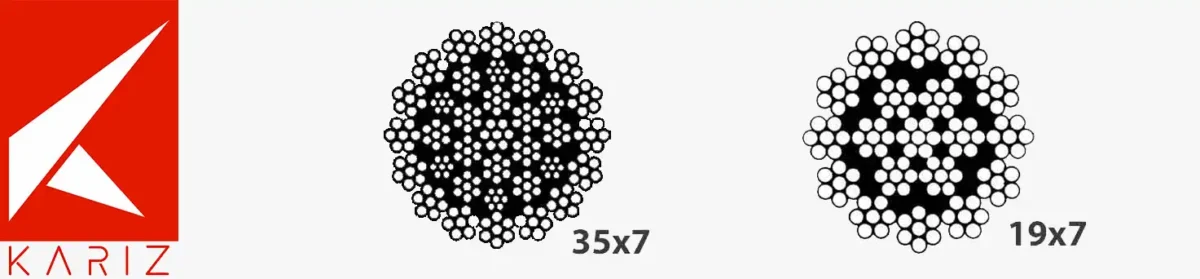

ویژگی اصلی در این نوع طناب فولادی (سیم بکسل تاور کرین) استفاده از تعداد زیاد (رشته) استرند فولادی با تعداد مفتول کم می باشد. هر 7 عدد مفتول به هم تابیده می شوند و یک رشته فولادی را می سازند. این رشته های فولادی به صورت 2 ردیف و یا 3 ردیف به دور یک هسته مرکزی می تابند. جهت گردش در ردیف بیرونی خلاف گردش در ردیف داخلی می باشد.
سیم بکسل نتاب 19×7:
آرایش این نوع طناب بدین صورت می باشد که 19 رشته فولادی که هرکدام از 7 عدد مفتول تشکیل یافته اند، به دور هم می تابند و تشکیل طناب فولادی را می دهند.
سیم بکسل نتاب 35×7:
در ساختار این طناب 35 رشته فولادی که هرکدام شامل 7 عدد مفتول می باشند به دور هم می تابند و تشکیل طناب فولادی نتاب را می دهند. این نوع از سیم نتاب انعطاف بسیار بالاتری از ساختار 19×7 دارد.
ویزگی اصلی کابل سیم بکسل تاور کرین چیست؟
اصلی ترین ویژگی این طناب ها مقاومت در برابر پیچش می باشد. استفاده از دو و یا سه لایه رشته فولادی که در جهت مخالف یکدیگر تابیده شده اند، موجب می گردد که در حین باربرداری در ارتفاعات بالا، تجهیزات و یا بار دچار پیچش نگردد تا از کنترل خارج نشده و باربرداری ایمنی را ارائه دهد.
البته ساختار های دیگری نیز موجود بوده، اما مصرف عمومی این نوع طناب به صورت توضیح داده شده در بالا می باشد.
مقاومت کششی کابل فولادی نتاب در چه محدوده ای می باشد؟
تنسایل در این نوع کابل های فولادی 1770 – 1860 – 1960 – 2160 N/mm2 می باشد. گریدهای بالاتر و پایین تر نیز در کارخانجات بافت Wire Rope تولید می گردد، با این حال مصرف سیم بکسل تاور کرین عمدتا در گرید 1770 و 1960 N/mm2 می باشد.
| DIAM (inch) | CONSTRUCTION | CORE | CLASS | BRAND | MBL (kN) | MBL (ton) |
|---|---|---|---|---|---|---|
| 6 | 19×7 | WSC | 1960 | PROlift / UM | 23.1 | 2.36 |
| 8 | 19×7 | WSC | 1960 | PROlift / UM | 41.1 | 4.19 |
| 9 | 19×7 | WSC | 2160 | PROlift / UM | 57.4 | 5.85 |
| 9 | 19×7 | WSC | 1960 | PROlift / UM | 52.1 | 5.31 |
| 9 | 35×7 | WSC | 2160 | PROlift / UM | 69 | 7.04 |
| 10 | 19×7 | WSC | 2160 | PROlift / UM | 70.8 | 7.22 |
| 10 | 19×7 | WSC | 1960 | PROlift / UM | 64.3 | 6.56 |
| 11 | 19×7 | WSC | 2160 | PROlift / UM | 85.7 | 8.74 |
| 12 | 19×7 | WSC | 2160 | PROlift / UM | 102 | 10.4 |
| 13 | 19×7 | WSC | 2160 | PROlift / UM | 120 | 12.24 |
| 14 | 35×7 | IWRC | 2160 | PROlift / UM | 148 | 15.09 |
| 15 | 35×7 | IWRC | 2160 | PROlift / UM | 191 | 19.48 |
| 16 | 35×7 | IWRC | 2160 | PROlift / UM | 194 | 19.78 |
| 16 | 35×7 | IWRC | 1960 | PROlift / UM | 181 | 18.46 |
| 16 | 19×7 | WSC | 1960 | PROlift / UM | 165 | 16.83 |
| 17 | 35×7 | IWRC | 2160 | PROlift / UM | 240 | 24.47 |
| 18 | 35×7 | IWRC | 2160 | PROlift / UM | 245 | 24.98 |
| 19 | 35×7 | IWRC | 2160 | PROlift / UM | 312 | 31.82 |
| 20 | 35×7 | IWRC | 2160 | PROlift / UM | 302 | 30.8 |
| 22 | 35×7 | IWRC | 2160 | PROlift / UM | 366 | 37.32 |
| 24 | 35×7 | IWRC | 2160 | PROlift / UM | 498 | 50.78 |
| 26 | 35×7 | IWSC | 2160 | PROlift / UM | 511 | 52.11 |
| 28 | 35×7 | IWSC | 2160 | PROlift / UM | 681 | 69.44 |
| 30 | 35×7 | IWSC | 2160 | PROlift / UM | 775 | 79.03 |
| 32 | 35×7 | IWSC | 2160 | PROlift / UM | 864 | 88.1 |
| 34 | 35×7 | IWSC | 2160 | PROlift / UM | 975 | 99.42 |
طناب فولادی نتاب ضد سایش (Compacted) چیست؟
سیم بکسل نتاب کامپکت با توجه به ویژگی ظاهری که دارد و به فشرده شدن آن اشاره می کند، در برابر سایش مقاومت بسیار مطلوبی از خود نشان می دهد. جهت ساخت این نوع کابل هر استرند را تحت فشار از دوزه عبور می دهند تا زاویه های گرد بیرونی آن تخت گردد.
سیم بکسل پوست ماری سوپرپلاست چیست؟
از آنجا که در این نوع طناب فولادی تعداد بالایی از استرندهای فولادی را داریم، جهت کاهش سایش بین این رشته ها و عمر بیشتر سیم بکسل تاور کرین از نوع خاصی ماده پلاستیکی استفاده میکنند که فضای بین استرندها را پر می کند.
کاربرد سیم بکسل نتاب در صنایع مختلف به چه صورت می باشد؟
در برخی جرثقیل های خاص که عدم پیچش بار از دستورالعمل های باربرداری می باشد، از این نوع طناب (سیم بکسل تاور کرین) استفاده می کنند. کاربرد اصلی سیم بکسل نتاب در تاورکرین ها می باشد. سیم بکسل تاور کرین در پروژه های ساختمانی، بنادر، سد سازی و … کاربرد گسترده ای دارند.
تجهیزات صنعتی و باربرداری کاریز
وارد کننده سیم بکسل تاور کرین از معتبرترین شرکت های سازنده
