معرفی، مشخصات فنی و استانداردهای اسلینگ زنجیری گرید ۸۰ (G80)

۱. معرفی اسلینگ زنجیری گرید ۸۰

اسلینگ زنجیری گرید ۸۰ (Grade 80 Chain Sling) یکی از پرکاربردترین، مقاوم‌ترین و ایمن‌ترین تجهیزات جابه‌جایی و لیفتینگ در صنایع سنگین، کارخانجات فولاد، بنادر، سدسازی و پروژه‌های عمرانی است. این اسلینگ‌ها به دلیل استفاده از فولاد آلیاژی سخت‌کاری‌شده، مقاومت بسیار بالایی در برابر ساییدگی، کشش، ضربه و حرارت دارند.

اسلینگ زنجیری G80 بر اساس نیاز پروژه‌ها به‌صورت تک شاخه، دو شاخه، سه شاخه و چهار شاخه مونتاژ شده و قابلیت تجهیز به انواع قلاب‌های گردان، پین‌دار، قفل‌خودکار و رابط‌های کوتاه کننده را دارا می‌باشد.

۲. نحوه ساخت و قطعات تشکیل‌دهنده

نحوه ساخت و متریال:

اسلینگ زنجیری گرید ۸۰ از فولاد آلیاژی کم‌کربن همراه با عناصر افزودنی مانند منگنز، نیکل و کروم ساخته می‌شود. فرآیند ساخت زنجیر و اتصالات شامل مراحل زیر است:

1. شکل‌دهی و جوشکاری اتوماتیک: دانه‌های زنجیر با دقت بالا برش خورده، خمکاری شده و تحت جوشکاری مقاوتی اتوماتیک قرار می‌گیرند.

2. عملیات حرارتی (Heat Treatment): مهم‌ترین مرحله ساخت، فرآیند کوینچ و تمپر (Quenching & Tempering) است که انعطاف‌پذیری و مقاومت کششی زنجیر را تا حد فوق‌العاده‌ای افزایش می‌دهد تا در برابر شوک‌های ناگهانی نشکند.

3. تست بارگذاری (Proof Load Test): تمام اجزا پیش از عرضه تحت تست فشار حداقل ۲.۵ برابر حد بار کاری قرار می‌گیرند.

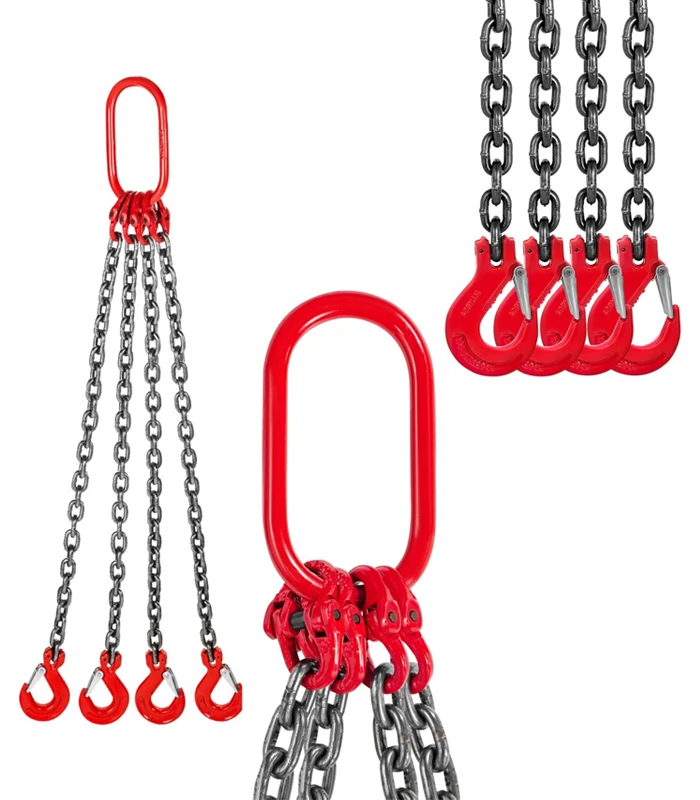

قطعات تشکیل‌دهنده اسلینگ زنجیری G80:

یک ست کامل اسلینگ زنجیری گرید ۸۰ از قطعات زیر تشکیل می‌شود:

• حلقه مادر (Master Link): نقطه اتصال اصلی اسلینگ به قلاب جرثقیل (مطابق استاندارد EN 1677-4).

• رابط زنجیر / همِرلاک (Connecting Link / Hammerlock): جهت اتصال زنجیر به حلقه مادر و قلاب‌ها (مطابق استاندارد EN 1677-1).

• زنجیر باربرداری G80: دانه زنجیر پایه باربرداری (مطابق استاندارد EN 818-2).

• قلاب انتهای زنجیر (Sling Hooks): شامل انواع قلاب پین‌دار (Clevis Hook)، قلاب قفل‌خودکار (Self-Locking Hook) یا قلاب چشم‌دار شغال‌گیر (مطابق استاندارد EN 1677-2 و EN 1677-3).

• قلاب کوتاه‌کننده (Shortening Hook): جهت تنظیم طول شاخه‌های زنجیر در باربرداری‌های نامتقارن.

۳. استانداردهای ساخت و ایمنی کارکرد

برای تضمین سلامت جانی و مالی در فرآیند لیفتینگ، ساخت و استفاده از اسلینگ زنجیری گرید ۸۰ باید الزامات استانداردهای بین‌المللی زیر را تأمین کند:

استانداردهای ساخت و مونتاژ:

• DIN EN 818-2: استاندارد بین‌المللی ابعاد، مشخصات فنی و استحکام زنجیرهای فولادی کوتاهدانه G80.

• DIN EN 818-4: استاندارد جامع طراحی، ساخت، تست و مونتاژ اسلینگ‌های زنجیری گرید ۸۰.

• DIN EN 1677: استاندارد الزامات ایمنی اتصالات و اجزای تشکیل‌دهنده اسلینگ (حلقه‌ها، رابط‌ها و قلاب‌ها).

• ASME B30.9: استاندارد انجمن مهندسان مکانیک آمریکا برای طراحی و ایمنی انواع اسلینگ.

ضریب ایمنی و دمای کارکرد:

• ضریب ایمنی (Safety Factor): ضریب ایمنی استاندارد در اسلینگ زنجیری گرید ۸۰ برابر ۴ به ۱ (4:1) است؛ یعنی حد گسیختگی و شکست زنجیر ۴ برابر ظرفیت باربری مجاز (WLL) آن است.

• محدوده دمای کاری: قابل استفاده در بازه دمایی ۴۰- تا ۲۰۰ درجه سانتی‌گراد بدون کاهش ظرفیت (در دماهای بالاتر طبق جدول کاهش ظرفیت اعمال می‌شود).

۴. جدول کمک‌راهنمای ظرفیت باربری (WLL) اسلینگ زنجیری گرید ۸۰

نکته ایمنی مهم: ظرفیت باربری اسلینگ‌های چندشاخه با افزایش زاویه شاخه‌ها نسبت به خط عمود کاهش می‌یابد. همواره قبل از لیفتینگ زاویه شاخه‌ها را بررسی کنید.

(تمامی مقادیر جدول زیر بر حسب تن (Ton) و طبق استاندارد EN 818-4 محاسبه شده‌اند)

💡 نکات کلیدی در نگهداری و بازرسی دوره ای:

1. اسلینگ زنجیری گرید ۸۰ باید حداقل به‌صورت سالانه یا شش‌ماه یک‌بار توسط بازرس ذی‌صلاح تست و بازرسی چشمی شود.

2. در صورت مشاهده ساییدگی بیش از ۱۰٪ در قطر دانه‌های زنجیر یا تغییر شکل (دفرمه شدن) قلاب‌ها و حلقه‌ها، اسلینگ باید بلافاصله از رده خارج شود.

3. استفاده از جوشکاری مجدد روی دانه‌های زنجیر یا اتصالات G80 تحت هر شرایطی ممنوع است.
