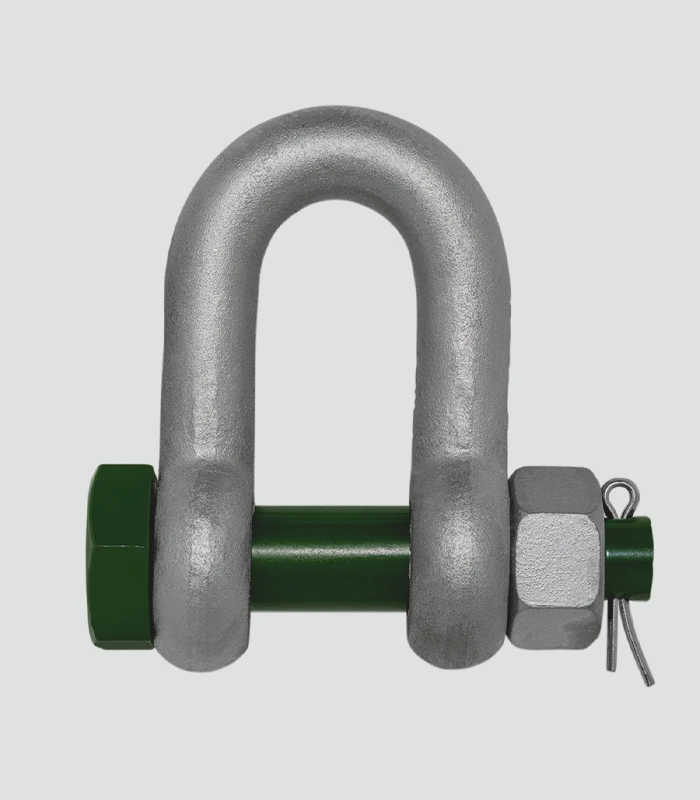

شگل یو U پیچ و مهرهای (Safety Dee Shackle)؛ مشخصات فنی و جدول ظرفیت WLL
شگل یو U پیچ و مهرهای (که در صنعت با نام دی شگل ایمنی یا Dee Shackle with Safety Bolt نیز شناخته میشود) یکی از حیاتیترین و پرکاربردترین اتصالات لیفتینگ در صنایع سنگین، کشتیرانی، نفت و گاز، و ساختوساز است. ساختار U شکل این قطعه به گونهای طراحی شده است که بیشترین مقاومت را در کششهای مستقیم و یکجهته (In-line Pulling) ارائه میدهد.
وجود مکانیزم قفل سهگانه (پیچ، مهره و پین چاکدار ایمنی) در شگل یو U پیچ و مهرهای باعث شده تا برای جابهجایی بارهای حساس، نصبهای طولانیمدت و محیطهایی که احتمال لرزش و چرخیدن بار وجود دارد، ایمنترین انتخاب ممکن باشد.
ویژگیها و مزایای شگل یو U پیچ و مهرهای فولادی
استفاده از شگل یو U پیچ و مهرهای در مقایسه با شگلهای رزوهای ساده (Screw Pin) ضریب ایمنی بسیار بالاتری را فراهم میکند:
-
مکانیزم ایمنی سهگانه (Safety Bolt & Nut): عبور پیچ فولادی، بستن مهره و قرارگیری پین چاکدار (Cotter Pin) در انتهای آن، امکان باز شدن اتفاقی شگل زیر بار یا بر اثر ارتعاشات شدید را به صفر میرساند.
-
مقاومت کششی بالا در خط مستقیم: فرم U شکل بدنه باعث میشود تمام نیروی وارده دقیقاً در مرکز بدنه تمرکز یافته و از تغییر شکل جانبی جلوگیری کند.
-
تولید به روش فورج قطرهای (Drop Forged): بدنه از فولاد آلیاژی یا کربنی فورجشده ساخته شده و عملیات حرارتی (Quenched & Tempered) روی آن انجام گرفته تا حداکثر استحکام را داشته باشد.
-
پوشش ضد خوردگی: به صورت گالوانیزه گرم (Hot Dip Galvanized) یا گالوانیزه سرد جهت مقاومت بالا در برابر رطوبت و محیطهای خورنده دریایی عرضه میشود.
برندهای قابل تامین و استانداردهای بینالمللی
مجموعه تجهیزات صنعتی کاریز امکان تامین و واردات مستقیم انواع شگل یو U پیچ و مهرهای از معتبرترین برندهای جهانی را با گواهی بازرسی و تاییدیه کیفیت (Test Certificate) فراهم کرده است:
برندهای آمریکایی و اروپایی قابل تامین:
-
کرازبی آمریکا (Crosby Group - USA): استاندارد مرجع کیفیت و ایمنی در جهان.
-
گرین پین هلند (Green Pin / Van Beest - Netherlands): تولیدکننده مطرح شگلهای صنعتی با بالاترین دقت ساخت.
-
گوانبو سوئد (Gunnebo Industries - Sweden): متخصص اتصالات فولادی و اسلینگهای صنعتی Grade 80 و Grade 100.
-
کمپبل آمریکا (Campbell - USA).
علاوه بر برندهای شاخص فوق، انواع شگلهای U پیچ و مهرهای درجهیک چینی و تایوانی دارای استاندارد نیز با قیمت رقابتی قابل سفارش میباشند.
استانداردهای ساخت:
این محصولات بر اساس استانداردهای بینالمللی از جمله US Federal Specification RR-C-271 (تیپ IVB کلاس ۳)، EN 13889 و ASME B30.26 طراحی و تست میشوند.
راهنمای سایز و جدول ظرفیت باربرداری ایمن (WLL)
انتخاب سایز صحیح شگل یو U پیچ و مهرهای مستقیماً به ظرفیت باربرداری ایمن (Working Load Limit - WLL) و قطر سیم بکسل یا زنجیر متصل به آن بستگی دارد. جدول زیر مشخصات فنی و استانداردهای ظرفیت این محصول را بر اساس ضریب ایمنی ۶ به ۱ (Safety Factor 6:1) نشان میدهد:
| سایز شگل (اینچ) | قطر پین (اینچ) | ظرفیت باربرداری ایمن (WLL - تن) | وزن تقریبی (کیلوگرم) | ضریب ایمنی (Safety Factor) |
|---|---|---|---|---|
| 1/4" | 5/16" | 0.50 Ton | 0.06 | 6:1 |
| 5/16" | 3/8" | 0.75 Ton | 0.11 | 6:1 |
| 3/8" | 7/16" | 1.00 Ton | 0.16 | 6:1 |
| 1/2" | 5/8" | 2.00 Ton | 0.38 | 6:1 |
| 5/8" | 3/4" | 3.25 Ton | 0.67 | 6:1 |
| 3/4" | 7/8" | 4.75 Ton | 1.14 | 6:1 |
| 7/8" | 1" | 6.50 Ton | 1.73 | 6:1 |
| 1" | 1-1/8" | 8.50 Ton | 2.52 | 6:1 |
| 1-1/8" | 1-1/4" | 9.50 Ton | 3.55 | 6:1 |
| 1-1/4" | 1-3/8" | 12.00 Ton | 4.90 | 6:1 |
| 1-3/8" | 1-1/2" | 13.50 Ton | 6.25 | 6:1 |
| 1-1/2" | 1-5/8" | 17.00 Ton | 8.80 | 6:1 |
| 1-3/4" | 2" | 25.00 Ton | 14.15 | 6:1 |
| 2" | 2-1/4" | 35.00 Ton | 21.00 | 6:1 |
نکته فنی مهم: ظرفیتهای قید شده در جدول مربوط به اعمال نیرو در خط مستقیم (In-line) است. در صورت نیاز به اتصال با زوایای مختلف یا بارگیریهای متقاطع، پیشنهاد میشود از شگل نعل اسبی پیچ و مهرهای استفاده کنید.
کاربرد شگل یو U پیچ و مهرهای در لیفتینگ
این نوع شگل به دلیل دهانه باریکتر و بدنه کشیده، بهترین مکمل برای اتصالات زیر است:
اتصال به اسلینگهای باربرداری: استفاده در انتهای اسلینگ زنجیری یا اتصال به چشمی تسمه حمل بار برای جابهجایی قطعات صنعتی.
صنایع دریایی و کشتیرانی: برای مهار بار (Lashing) و خطوط لنگراندازی که ثبات بلندمدت بدون باز شدن پین حیاتی است.
سازههای فلزی و جرثقیلها: اتصال قلاب جرثقیل به پدآی (Pad Eye) و نقاط لیفتینگ ثابت.
نکات ایمنی و راهنمای بازرسی شگل قبل از باربرداری
برای حفظ ایمنی عملیات لیفتینگ بر اساس دستورالعملهای استاندارد ASME B30.26، رعایت موارد زیر الزامی است:

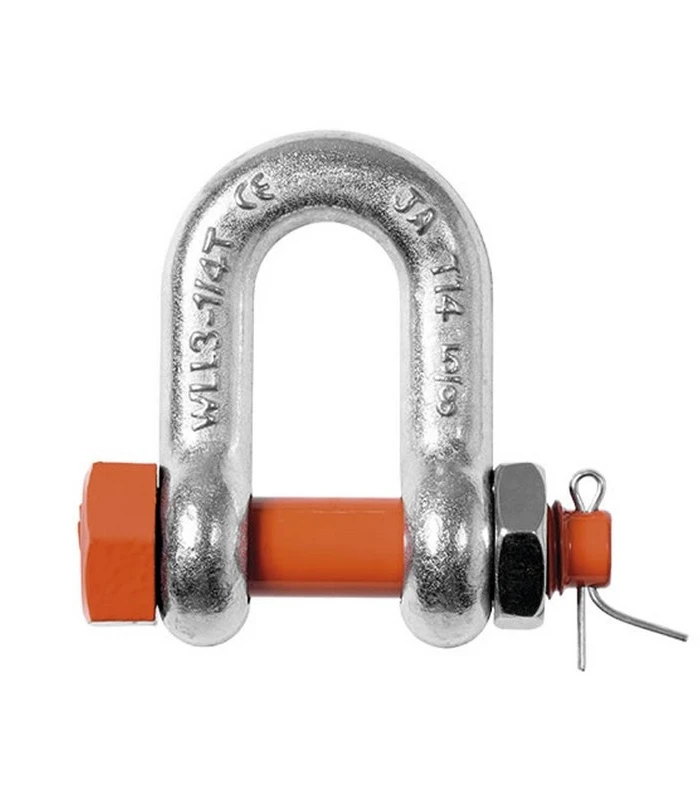

علائم حکشده روی بدنه: پیش از کار، حتماً علامت WLL (ظرفیت بار)، سایز و نام سازنده حکشده روی بدنه شگل را چک کنید.
بررسی عدم دفرمگی: هرگونه خمیدگی در بدنه U شکل، خوردگی شدید یا ترکخوردگی روی پین و رزوه، باعث خروج قطعه از چرخه عملیاتی میشود.
جایگزین نکردن پیچ: هرگز از پیچهای متفرقه یا نامشخص به جای پین اصلی شگل استفاده نکنید.
پین چاکدار: همیشه مطمئن شوید پین ضامن پس از بستن کامل مهره، در محل خود خم و تثبیت شده باشد.
مشاوره تخصصی و استعلام قیمت شگل یو U پیچ و مهرهای
جهت دریافت مشاوره فنی، استعلام قیمت روز، دریافت کاتالوگ برندهای Crosby و Green Pin، یا ثبت سفارش عمده و جزئی انواع شگل و اتصالات باربرداری میتوانید با کارشناسان فنی تجهیزات صنعتی کاریز از طریق شماره 02155400161 تماس بگیرید.
