در حفاری چاه از سیم بکسل (طناب فولادی) متناسب با این نوع عملیات که مخصوص دستگاه های حفاری روتاری، ضربه ای و گل کشی می باشد، استفاده می کنند. سیم بکسل حفاری ویژگی های مورد نیاز این عملیات را دارا بوده و در صورت استفاده صحیح عمر کارکرد بالایی خواهد داشت.
طناب فولادی مورد استفاده در عملیات حفاری دارای چه ویژگی هایی باید باشد؟
نوع کابل حفاری با توجه به نوع دستگاه حفاری، نوع عملیات، عمق حفاری و جنس خاک مورد نظر تعیین می گردد. از این رو سیم بکسل دستگاه حفاری باید ویژگی های منحصر به فرد مربوط به همان عملیات را دارا باشد.
به طور کلی عوامل مشترکی هستند که باید در انتخاب کابل حفاری در نظر گرفت:
با توجه با ساختار 6×19 در این نوع طناب، رشته های بیرونی درشت بافت بوده و دارای قطر بالاتری نسبت به ساختار های دیگر همچون 6×37 می باشند، که موجب می گردد مقاومت لازم را در برابر سایش دارا باشند.
ساختار Seale در این نوع طناب های فولادی موجب می گردد که مفتول های باریک فضای خالی بین سایر مفتول ها را پر کرده و از اصطکاک بیش از حد بکاهد، در نتیجه امکان شکست در طناب را تا حد زیادی نسبت به حالت Standard می کاهد.
تنسایل مقاومت کششی در سیم حفاری مقدار 1770 N/mm2 می باشد. البته مقادیر 1570 و 1960 نیز در برخی کارخانجات تولید می گردد. در ایران با توجه به شرایط موجود، نوع عملیات و نوع دستگاه ها گرید 1770 گرید مناسبی می باشد.
مغزی سیم بکسل حفاری از چه نوع می باشد؟
سیم بکسل حفاری می تواند مغزی از جنس فولاد، کنف و یا مواد پلیمری از نوع PP پلی پروپیلن داشته باشد. البته با توجه به سیستم انجام حفاری در کشورمان و دستگاه هایی که مورد استفاده قرار می گیرند، عمده سیم بکسل های حفاری مورد استفاده دارای مغزی از جنس کنف می باشند.
نوع عملیات حفاری و نوع دستگاه، استفاده از مغزی فولادی و یا کنف را تعیین می کنند.
ساختار کابل حفاری به چه صورت می باشد؟
آرایش سیم بکسل حفاری به صورت 6×19 می باشد. این بدین معنی است که این نوع طناب را تابیده شدن 6 رشته فولادی به دور یک هسته مرکزی که می تواند از جنس فولاد، الیاف طبیعی کنف (NFC) و یا الیاف مصنوعی (PP) باشد، تشکیل می دهد. هر کدام از این 6 رشته دارای 19 مفتول می باشد که به دور یک مفتول فولادی در مرکز تابیده شده اند. نوع آرایش این 19 مفتول به شکل های مختلف از جمله Standard و Seale می تواند باشد.

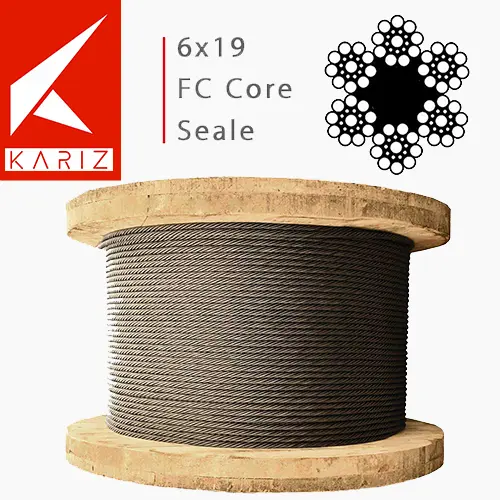

سیم بکسل حفاری سیل (Seale)
ساختار استاندارد Standard متشکل از 19 عدد مفتول با آرایشی به صورت 1-6-12 (به ترتیب از مرکز به بیرون) در سه لایه می باشد. در این سه لایه تمامی 19 مفتول فولادی به یک اندازه قطر دارند.
سیم بکسل استاندارد (Standard)
آرایش سیل Seale دارای 19 عدد مفتول فولادی به صورت 1-9-9 (به ترتیب از مرکز به بیرون) در سه لایه می باشد. در این حالت مفتول هسته مرکزی و لایه بیرونی دارای قطری بیشتر از مفتول های لایه دوم (وسط) می باشند.
اصلی ترین و صحیح ترین نوع سیم بکسل حفاری، سیم بکسل سیل Seale می باشد. در برخی موارد و با توجه به مورد مصرف و نوع عملیات، سیم بکسل های بافت استاندارد (Standard) را نیز بکار می گیرند.
جهت گردش رشته ها در سیم بکسل حفاری به چه صورت می باشد؟
سیم بکسل ها به طور کلی در دو جهت به صورت چپگرد و راستگرد تولید می شوند. چپ و راست بودن در واقع جهت تاب (پیچش) رشته ها در ساخت طناب را نشان می دهد. دستگاه های حفاری ضربه ای در ایران به گونه ای می باشند که عمدتا سیم بکسل چپگرد مورد مصرف قرار می گیرد. برخی عملیات ها از سیم بکسل راستگرد نیز با توجه به نوع دستگاه حفاری استفاده می کنند.
جهت انتخاب سیم بکسل حفاری چپ گرد و یا راست گرد باید به نوع دستگاه حفاری توجه کرد.
در عملیات های حفاری از چه سایز طناب فولادی استفاده می گردد؟
طناب فولادی (سیم بکسل حفاری) مورد استفاده در صنعت حفاری شامل قطرهای 12-14-16-18-20-22-24 میلیمتر می باشد. هر کدام از این سایز ها با توجه به نوع عملیات و نوع دستگاه حفاری توسط اوپراتور دستگاه تعیین می گردد.
به طور مثال سایز های 12-14-16 در عملیات گل کشی مورد استفاد قرار می گیرند.
| Breaking Load Table | |||||
|---|---|---|---|---|---|
| Nominal Diameter | Approximate Mass | Minimum Breaking leads – 1770 Mpa | Minimum breaking loads – 1960 Mpa | ||
| [mm] | [kg/m] | [kn] | [kg] | [kn] | [kg] |
| 10 | 0.359 | 58.4 | 5957 | 64.7 | 6597 |
| 11 | 0.434 | 70.7 | 7209 | 78.3 | 7982 |
| 12 | 0.517 | 84.1 | 8579 | 93.1 | 9500 |
| 13 | 0.607 | 98.7 | 10068 | 109.3 | 11149 |
| 14 | 0.704 | 114.5 | 11677 | 126.8 | 12930 |
| 16 | 0.919 | 149.5 | 15252 | 165.6 | 16889 |
| 18 | 1.163 | 189.2 | 19303 | 209.6 | 21375 |
| 20 | 1.436 | 233.6 | 23831 | 258.7 | 26389 |
| 22 | 1.738 | 282.7 | 28835 | 313.1 | 31931 |
| 24 | 2.068 | 336.4 | 34317 | 372.6 | 38000 |
| 24 | 2.068 | 336.4 | 34317 | 372.6 | 38000 |
| 26 | 2.427 | 394.9 | 40274 | 437.2 | 44598 |
| 28 | 2.815 | 457.9 | 46709 | 507.1 | 51723 |
| 30 | 3.231 | 525.7 | 53620 | 582.1 | 59376 |
| 32 | 3.676 | 598.1 | 61008 | 662.3 | 67557 |
| 34 | 4.15 | 675.2 | 68872 | 747.7 | 76265 |
| 36 | 4.653 | 757 | 77213 | 838.3 | 85501 |
| 38 | 5.184 | 843.4 | 86030 | 934 | 95265 |
| 40 | 5.744 | 934.6 | 95325 | 1034.9 | 105557 |
| 42 | 6.333 | 1030.4 | 105095 | 1141 | 116377 |
