سیم بکسل آسانسوری (طناب فولادی مغز کنفی و مغز فولادی)

کاربرد سیم بکسل در صنعت آسانسور:

سیم بکسل آسانسوری / در آسانسور ها طناب های فولادی قطعات مهم مکانیکی هستند که از یک طرف به کابین آسانسور و از سمت دیگر به وزنه تعادل متصل هستند. این طناب های فولادی بوسیله نیروی محرکه موتور آسانسور، کابین را به سمت بالا و پایین هدایت می کند. طناب فولادی مورد استفاده در آسانسورها با توجه به نوع آسانسور و نوع کاربری تعیین می گردد. آسانسورها به طور کلی به دو دسته آسانسور گیرلس (Gearless) و آسانسور گیربکسی (Gearbox) دسته بندی می شوند.

ساختار Wire Rope (سیم بکسل آسانسوری) به چه صورت می باشد؟

از بهم بافته شدن مفتول های فولادی به دور یکدیگر رشته های فولادی (Strand) ساخته می شوند. این رشته ها به دور یک مغزی می تابند و تشکیل طناب فولادی را می دهند. جنس مغزی بکار رفته در سیم بکسل آسانسوری با توجه به نوع کاربرد آن تعیین می گردد که می تواند از جنس الیاف طبیعی کنف (NFC)، الیاف مصنوعی پلاستیک (PP) و یا از جنس فولاد (IWRC) می باشد.

مغز کنفی مناسب آسانسورهای گیربکسی (Gearbox):

سیم بکسل های مغز کنفی گزینه مناسب جهت بکارگیری در آسانسورهای گیربکسی می باشند. مغزی در این نوع کابل ها از طناب یا جنس کنف طبیعی می باشد.
سایزهای مرسوم در این نوع آسانسورها که سیم مغز کنف در آن ها بکار می رود معمولا به صورت 8 – 9 – 10 – 11 – 12 – 13 میلیمتر با توجه به تعداد طبقات و نوع آسانسور انتخاب می گردد.

مغز فولادی مناسب آسانسورهای بدون گیربکس (Gearless):

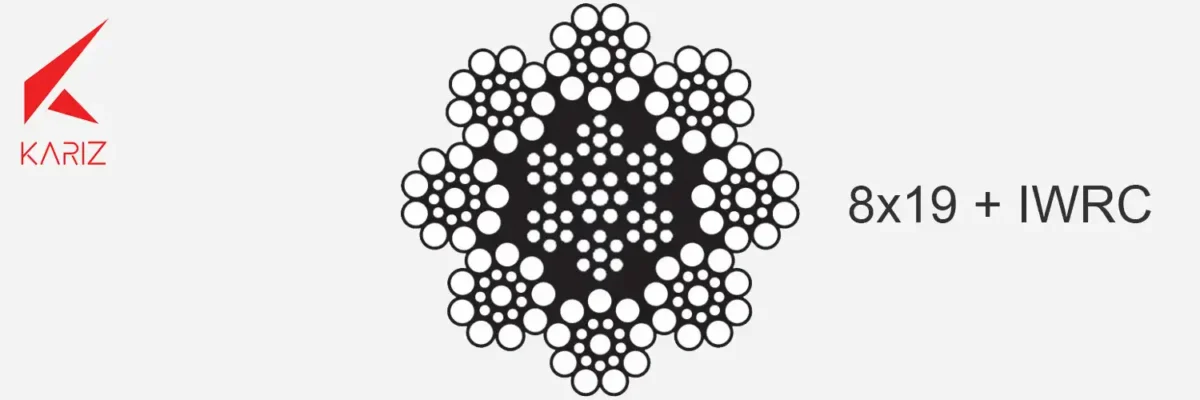

در این نوع آسانسورها با توجه به موتور بکار رفته از طناب فولادی با مغز فولادی استفاده می گردد. آرایش مغزی به صورت IWRC می باشد که بیانگر این است که مغزی بکار رفته داخل طناب، خود یک نوع طناب فولادی بافته شده می باشد.
ضخامت طناب بکار رفته در این نوع آسانسورها معمولا 6.5 و 8 میلیمتر می باشد.

ساختار کابل فولادی مورد استفاده در آسانسور (سیم بکسل آسانسوری) چگونه است؟

طناب های آسانسوری که مخصوص این دستگاه ها ساخته می شوند (سیم بکسل آسانسوری) از نوع 8×19 می باشند. این ساختار بیانگر این می باشد که طناب از 8 رشته فولادی به دور یک مغزی از جنس فولاد و یا کنف تابیده می شوند. هر کدام از این رشته ها خود دارای 19 مفتول فولادی می باشند که به دور هم تابیده می شوند. آرایش این 19 عدد مفتول به دو صورت وارینگتون (Warington) و وارینگتون-سیل  (Warington-Seale) می باشد که هر کدام آرایش خاص و ویژگی خود را دارد.

تنسایل در طناب فولادی آسانسوری به چه صورت می باشد؟

در سیم بکسل آسانسوری با توجه به کارکرد ویژه ای که این نوع طناب ها دارند باید تنسایلی معادل 1570 N/mm² داشته باشند. تنسایل های بالاتر موجب می گردد که فولی آسانسور که گرید پایینتری دارد، توسط طناب به مرور خورده شده و از بین برود.
در برخی موارد با توجه به نوع آسانسور ممکن است از تنسایل 1770 N/mm²  نیز استفاده گردد.

جهت گردش طناب در کابل آسانسور گونه است؟

طناب فولادی یا سیم بکسل آسانسوری به طور کلی به دو دسته چپگرد و راستگرد تقسیم بندی می شوند که هرکدام به ترتیب با حروف S و Z نمایش داده می شود.

سیم بکسل چپگرد

SS
این نوع تاب به بافت لنگز (Langs)  معروف می باشد و به اختصار LHLL نمایش داده می شود. حروف SS نشان می دهد که هم رشته ها (Strand) و هم طناب (Rope) به سمت چپ بافته می شوند.
SZ
در این نوع بافت که از نوع استاندارد می باشد و به اختصار LHOL نمایش داده می شود، جهت بافت رشته ها به صورت چپگرد S و جهت بافت طناب به صورت راستگرد Z می باشد.

سیم بکسل راستگرد

ZS
این نوع بافت دقیقا برعکس بافت قبلی بوده و آن را با علامت اختصار RHOL نشان می دهند. در واقع جهت تاب رشته ها هر کدام به سمت راست بوده و جهت تاب طناب نهایی به سمت چپ می باشد.
ZZ
ای نوع بافت همانند SS به بافت لنگز معروف بوده و اختصارا با RHLL نمایش داده می شود. از این قرار که جهت بافت رشته ها و طناب اصلی هم جهت بوده و به سمت راست می باشد.

سیم بکسل آسانسوری ساخت کجا هستند؟

کابل های فولادی مورد استفاده در صنعت آسانسور توسط تولیدکنندگان و شرکت های معتبر در سراسر جهان تولید می گردند. از این رو تجهیزات صنعتی کاریز این امکان را دارد تا با داشتن امکان تأمین از شرکت های معتبر ایرانی، چینی، آسیایی و اروپایی با کیفیت ترین محصولات موجود در بازار ایران را برای شما عزیزان تأمین نماید.
از جمله:

• گوستاوولف آلمان (Gustavwolf)
• اسپانیا
• ترکیه
• ایران
• چین طرح آلمان (نواردار Gustavwolf / خط سبز دار)
