جرثقیل دستی:
عملکرد کلی دستگاه جرثقیل بدین صورت می باشد که نیروی وارد شده در یک جهت را، در سمت دیگر، خلاف جهت و با ضریب بسیار بالاتر به جسم وارد می کند. در این نوع از بالابرها منشاء نیرو انسانی می باشد و توسط نیروی دست وارد شده موجب بلند کردن بار می گردد.
انتقال نیرو در این نوع جرثقیل ها توسط زنجیر فولادی انجام می پذیرد که بسته به ظرفیت بالابری جرثقیل از سایزهای زنجیر مختص به آن ظرفیت و با گرید G80 استفاده می گردد.

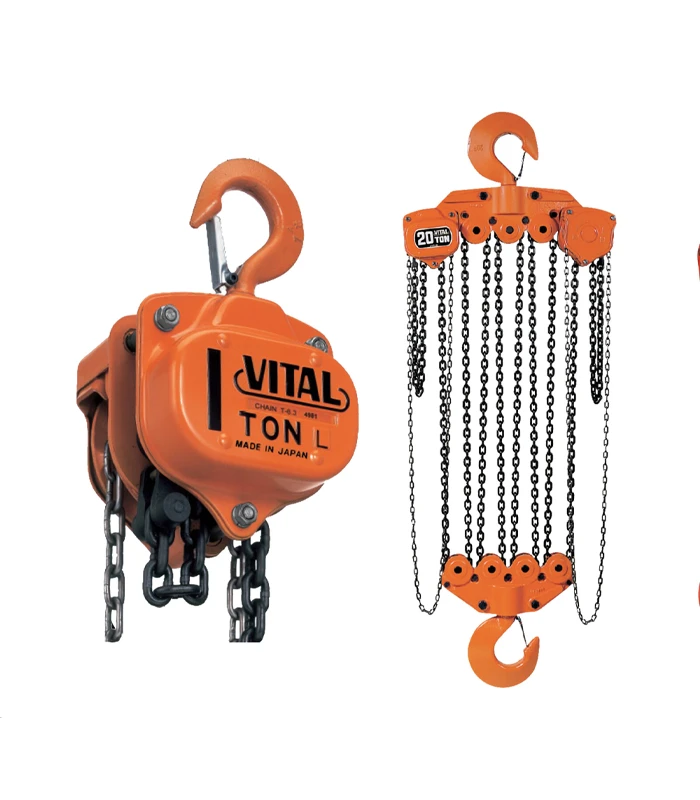

مشخصات فنی جرثقیل Manual زنجیری:
جرثقیل های دستی با توجه به شرکت سازنده مشخصات فنی مختص خود را دارند که البته بسیار به هم نزدیک می باشد. از آنجا که در کشور ما شرکت ویتال (Vital) به عنوان بزرگترین شرکت تأمین کننده در این صنعت می باشد، اطلاعات فنی جرثقیل های این شرکت در ذیل ارائه گردیده است:
ظرفیت بالابری:
0.5 تن – 1 تن – 1.5 تن – 2 تن – 3 تن – 5 تن – 7.5 تن – 10 تن – 20 تن
مکانیزم:
بلبرینگی – VL
بوشی – VP
طول زنجیر:
3 متر – 6 متر
چرخش:
چرخش 360 درجه قلاب (Hook) بالا و پایین دستگاه
گرید زنجیر:
زنجیر فولادی گرید G80
| Capacity (t) | Model Number | Standard Lift (m) | Net Weight (kg) | Gross Weight (kg) | Pull to Lift Load (kgf) | Head Room C (mm) | a (mm) | b (mm) | g (mm) | Test Load (t) |
|---|---|---|---|---|---|---|---|---|---|---|
| 1/2 | VHS-05 | 2.5 | 8.6 | 9.0 | 25 | 305 | 129 | 145 | 27 | 0.75 |
| 1 | VHS-10 | 2.5 | 11.5 | 12.0 | 33 | 345 | 149 | 158 | 30 | 1.5 |
| 1 1/2 | VHS-15 | 2.5 | 13.8 | 14.5 | 34 | 370 | 149 | 177 | 34 | 2.25 |
| 2 | VHS-20 | 3.0 | 21.6 | 22.5 | 34 | 425 | 181 | 204 | 37 | 3.0 |
| 3 | VHS-30 | 3.0 | 23.0 | 23.7 | 35 | 505 | 149 | 208 | 43 | 4.5 |
| 5 | VHS-50 | 3.0 | 41.0 | 42.5 | 39 | 635 | 181 | 263 | 47 | 7.5 |
| 7 1/2 | VHS-75 | 3.5 | 60.5 | 68.0 | 41 | 740 | 181 | 354 | 67 | 9.5 |
| 10 | VHS-90 | 3.5 | 78.0 | 85.0 | 41 | 760 | 181 | 367 | 67 | 12.5 |
| 15 | VHS-92 | 3.5 | 150.0 | 174.0 | 41×2 | 850 | 209 | 730 | 84 | 18.75 |
| 20 | VHS-93 | 3.5 | 190.0 | 220.0 | 41×2 | 870 | 209 | 858 | 84 | 25.0 |
جرثقیل دستی بلبرینگی:
این نوع جرثقیل ها را در شرکت ویتال با علامت VL می شناسیم، همانطور که شرکت ویتال این سری از مدل های جرثقیل را به صورت ” Needle bearings on load sheave” معرفی کرده است نشان از بکار رفتن بلبرینگ به جای سیستم بوشی در این دستگاه ها می باشد.
مکانیزم داخلی جرثقیل دستی می تواند به شکل شفت دار (VP) باشد که دنده اسپراکت ها بر روی شفت ها سوار شده اند و هم می تواند بصورت بلبرینگ دار (VL)باشد که از بلبرینگ های ساده از نوع شیار عمیق در سایز های کوچک در آنها استفاده شده است. تجربه نشان داده است نوع بلبرینگی دارای طول عمر بالاتری بوده و هزینه تعویض و تعمیرات آن نیز کمتر است.
